Кварцевый датчик ускорения - это технология гибкого подшипника, называемая кварцевым гибким датчиком ускорения.
Кварцевый гибкий акселерометр широко используется во всех видах современных инерциальных систем, ракеты, самолеты, корабли, боевые машины, подводные ракеты и другие системы наведения должны иметь информацию о скорости и положении, в случае низких требований люди используют воздушный спидометр, датчик числа Маха, одометр и так далее.
Области применения: аэрокосмическая высокоточная навигационная система, инерциальная навигация, навигационное позиционирование, управление ориентацией в полете или страповая система для геологической разведки.
Принцип работы кварцевого гибкого датчика ускорения
Он состоит из железа и мягкого магнитного материала с низким температурным коэффициентом и хорошей проницаемостью. Магнитная сталь обрабатывается на шлифовальном станке с помощью постоянного магнитного материала с хорошей проницаемостью.
Гибкий лист изготавливается из кварцевого стекла с отличными температурными характеристиками, а его форма придается с помощью ультразвуковой обработки. При обработке гибких компонентов обычно используется метод химической коррозии, а для обработки всего гибкого листа может применяться процесс реактивного ионного травления, однако его стоимость очень высока.
Изменение дифференциальной емкости, вызванное ускорением, регистрируется детектором дифференциальной емкости в сервоконтуре, на выходе которого формируется ток, преобразуемый интегратором тока в выходное напряжение, а затем напряжение преобразуется в выходной ток усилителем компенсации транскондуктивности. Выходной ток пропорционален входному ускорению.
Кварцевый гибкий датчик ускорения представляет собой одноосный акселерометр с обратной связью по моменту. Он воспринимает внешний сигнал ускорения, определяя массу, затем демодулируется и усиливается сервоцепью. В итоге выходной токовый сигнал пропорционален сигналу ускорения.
Кварцевый гибкий датчик ускорения обладает такими достоинствами, как высокая точность измерений, хорошая повторяемость, высокая надежность, малые габариты, малый вес и низкое энергопотребление.
С повышением требований к характеристикам систем вооружения линейный акселерометр может быть установлен на движущемся объекте для непосредственного измерения его ускорения с целью получения данных о скорости и положении. Точность измерения высокая, динамические характеристики хорошие, намного лучше, чем у воздушных спидометров и одометров.

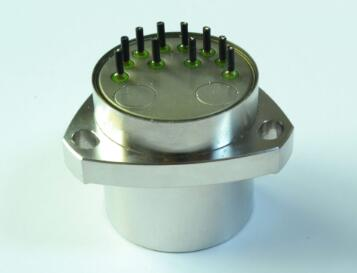

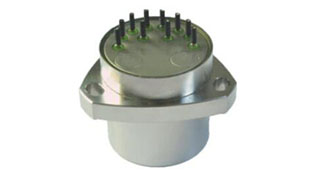

Основные характеристики GSY-QA-03A:
1.Повторяемость по биасу: 10-50ug;
2.повторяемость шкалы коэффициентов: 10-50ppm;
3.повторяемость нелинейности класса II: 10-30 мкг/г2.
Компания Join Sunny производит множество типов кварцевых акселерометров, продукция может быть изготовлена по индивидуальному заказу, если вы хотите получить больше технических данных и расценок, пожалуйста, не стесняйтесь обращаться к нам.
