Кварцевый датчик ускорения - это технология гибкого подшипника, называемая кварцевым гибким датчиком ускорения.
Кварцевый гибкий акселерометр широко используется во всех видах современных инерциальных систем, ракеты, самолеты, корабли, боевые машины, подводные ракеты и другие системы наведения должны иметь информацию о скорости и положении, в случае низких требований люди используют воздушный спидометр, датчик числа Маха, одометр и так далее.
Области применения: аэрокосмическая высокоточная навигационная система, инерциальная навигация, навигационное позиционирование, управление ориентацией в полете или страповая система для геологической разведки.
Принцип работы кварцевого гибкого датчика ускорения
Он состоит из железа и мягкого магнитного материала с низким температурным коэффициентом и хорошей проницаемостью. Магнитная сталь обрабатывается на шлифовальном станке с помощью постоянного магнитного материала с хорошей проницаемостью.
Гибкий лист изготавливается из кварцевого стекла с отличными температурными характеристиками, а его форма придается с помощью ультразвуковой обработки. Для обработки гибких компонентов обычно используется метод химической коррозии, а для обработки всего гибкого листа можно использовать процесс реактивного ионного травления, однако его стоимость очень высока.
Изменение дифференциальной емкости, вызванное ускорением, регистрируется детектором дифференциальной емкости в сервоконтуре, на выходе которого формируется ток, который преобразуется в выходное напряжение интегратором тока, а затем напряжение преобразуется в выходной ток усилителем компенсации транскондуктивности. Выходной ток пропорционален входному ускорению.
Кварцевый гибкий датчик ускорения представляет собой одноосный акселерометр с обратной связью по моменту. Он воспринимает внешний сигнал ускорения, определяя массу, затем демодулируется и усиливается сервоцепью. В итоге выходной токовый сигнал пропорционален сигналу ускорения.
С повышением требований к характеристикам систем вооружения линейный акселерометр может быть установлен на движущемся объекте для непосредственного измерения его ускорения с целью получения данных о скорости и положении. Точность измерения высокая, динамические характеристики хорошие, намного лучше, чем у воздушных спидометров и одометров.

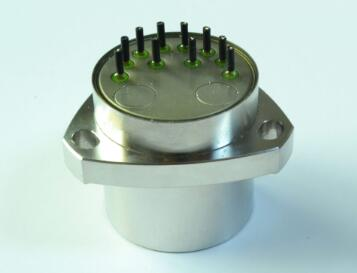

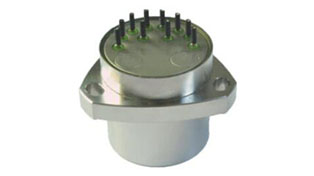

Кварцевый акселерометр GSY-QA-03A компании Join Sunny отличается высокой точностью и производительностью, этот высокоэффективный кварцевый акселерометр с высокой надежностью в основном используется в инерциальных измерительных и испытательных системах в аэрокосмической и авиационной областях. Он может проводить статические и динамические испытания, являясь стандартным датчиком вибрации.
Основные характеристики GSY-QA-03A:
1.Повторяемость по биасу: 10-50ug;
2.повторяемость шкалы коэффициентов: 10-50ppm;
3.повторяемость нелинейности класса II: 10-30 мкг/г2.
Компания Join Sunny производит множество типов кварцевых акселерометров, продукция может быть изготовлена по индивидуальному заказу, если вы хотите получить более подробные технические данные и расценки, пожалуйста, обращайтесь к нам.
