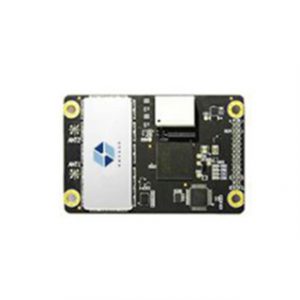

Полночастотная компактная высокоточная плата
Введение
GSY-GB-01 Полная система Полная частота Компактная высокоточная плата представляет собой компактную высокоточную доску, поддерживающую позиционирование RTK. Данный тип правления принимает мультисистему, многочастотный и высокопроизводительный чип SoC-Nebulas-IITM с полностью независимыми правами интеллектуальной собственности. Он также использует маломощную конструкцию и обеспечивает миллиметровые и несущие фазы наблюдения и сантиметровый уровень. Точность позиционирования RTK. Технология мгновенного RTK особенно подходит для высокоточных навигационных и позиционирующих приложений.
Характеристики
Высокоточное позиционирование RTK на сантиметровом уровне
Наблюдения фазы носителя лучше, чем 1мм
Поддержка BDS B1/B2/B3+GPS L1/L2/L5+ГЛОНАСС L1/L2+Galileo E1/E5a/E5b+QZSS L1/L2/L5
Размер аппаратного обеспечения совместим с основными GNSS OEM-картами
MEMS бортовая навигация
Многосистемный и многочастотный высокопроизводительный чип SoC на базе Nebulas-IITM
Поддержка независимого позиционирования с одной системой и совместного ориентирования с несколькими системами
Поддерживает передовую технологию подавления многопутевых путей
Поддержка 3 последовательных порта, 11PPS
Технические характеристики
Проход | 432 канала на основе чипа Nebulas-II | |||
Частота | BDS B1/B2/B3, GPS L1/L2, ГЛОНАСС L1/Л2 | |||
Позиционирование одной точки (RMS) | Площадь: 1.5м, Высота: 3.0м | |||
DGPS (RMS) | Площадь: 0.4м, Высота: 0.8м | |||
RTK (RMS) | Самолет: 1.0см+1ppm, высота: 1.5см+2ppm | |||
Холодный старт | 25-е годы | |||
Восстановление | 1с | |||
Время инициализации | 5 (типичный) | |||
Первоначальная надежность | >99.9% | |||
Дифференциальные данные | РТКМ v2.3/3.0/3.2 | |||
Формат данных | NMEA-0183, уникор | |||
Скорость обновления данных * | 20Гц | |||
Показатель обновления позиционирования * | 20Гц | |||
Точность времени (RMS) | 20нс | |||
Точность скорости (RMS) | 0.03м/с | |||
Точность инерционной навигации | 5%× дистанция движения (нет сигнала GNSS) | |||
Точность наблюдений (RMS) | BDS | GPS | ГЛОНАСС | Галилео |
Код B1/L1 C/A/E1 | 10см | 10см | 10см | 10см |
Фаза носителя B1/L1/E1 | 1мм | 1мм | 1мм | 1мм |
B2/L2P Код (Y)/L2C/E5a | 10см | 10см | 10см | 10см |
B2/L2P (Y)/L2C/E5a фаза носителя | 1мм | 1мм | 1мм | 1мм |
Код B3/L5/E5b | 10см | 10см | 10см | 10см |
Фаза носителя B3/L5/E5b | 1мм | 1мм | 1мм | 1мм |
Физические свойства | ||||
Размер | 46х71х11.5мм | |||
Вес | 26г | |||
Рабочая температура | -40°С~+85°С | |||
Температура хранения | -40°С~+85°С | |||
Влажность | 95% без конденсации | |||
Интерфейс I/O | 2×10пин | |||
Интерфейс антенны | 1×MCX | |||
Вибрация | GJB150.16-2009, MIL-STD-810 | |||
Шок | GJB150.16-2009, MIL-STD-810 | |||
Электрический индекс | ||||
Напряжение | 3V~5V DC | |||
Питание LNA | 4.75~5.10В, 100мА | |||
Пульсации напряжения | 100 мВ п-п (максимум) | |||
Потребление электроэнергии | 2W (типичный) | |||
Интерфейс функции | ||||
Серийный порт | 3xUART (LVTTL) | |||
PPS | 1xPPS (LVTTL) | |||
FAQ:
1. Каковы методы цитирования?
Если у вас есть учетная запись DHL или Fedex, мы можем процитировать цену EXW, в противном случае цена CIF или FOB.
2. Есть ли скидки?
После того, как мы представим выборочную цену, если требуется больше количества, мы будем цитировать сыпучую цену.
3. Сколько времени займет доставка товара после размещения заказа?
Для датчиков, деталей и модулей: Hа складе - одна неделя; нет на складе 2-4 недели; для систем, как правило, 8-12 недель.
4. Как решать проблемы качества?
После подтверждения того, что продукт имеет проблемы с качеством, мы бесплатно заменим его для вас в кратчайшие сроки.
Если вы заинтересованы в полной системе полной частоты компактной высокой точности платы, пожалуйста, свяжитесь с нами: info@joinsunny.cn
